Descripción

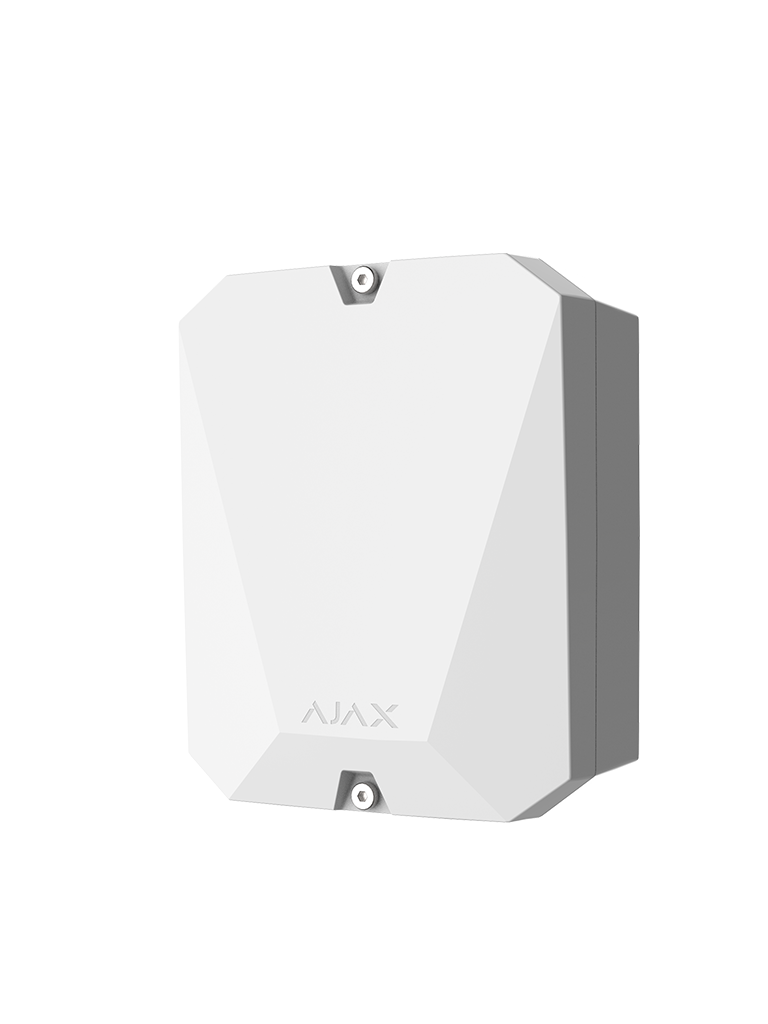

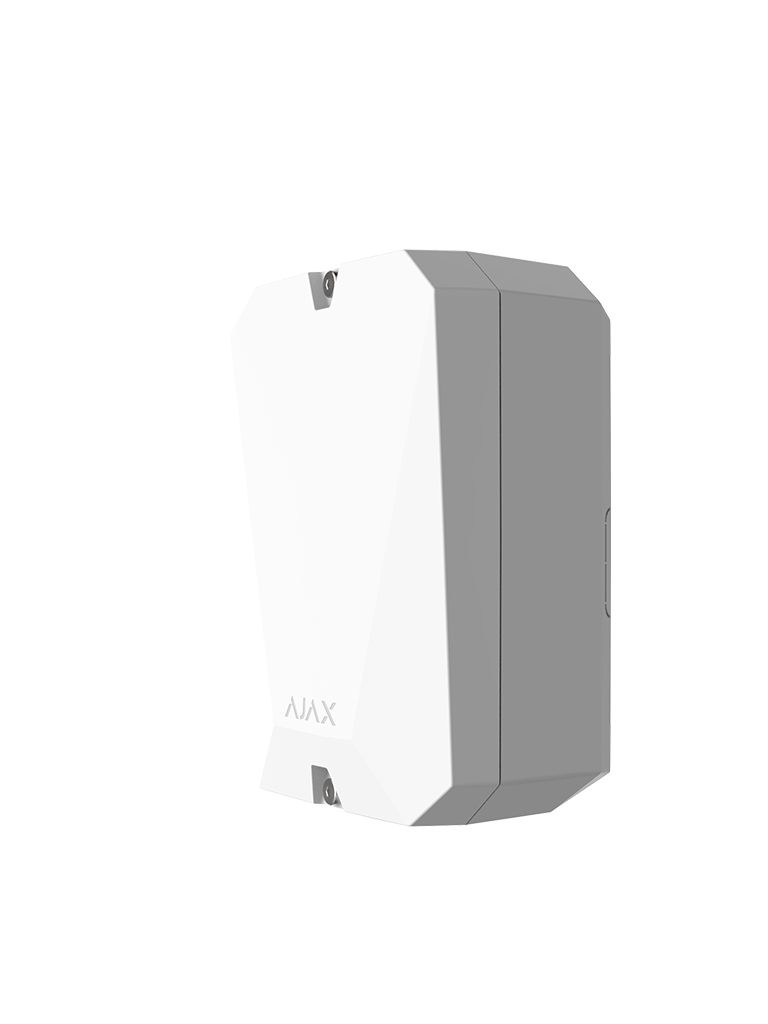

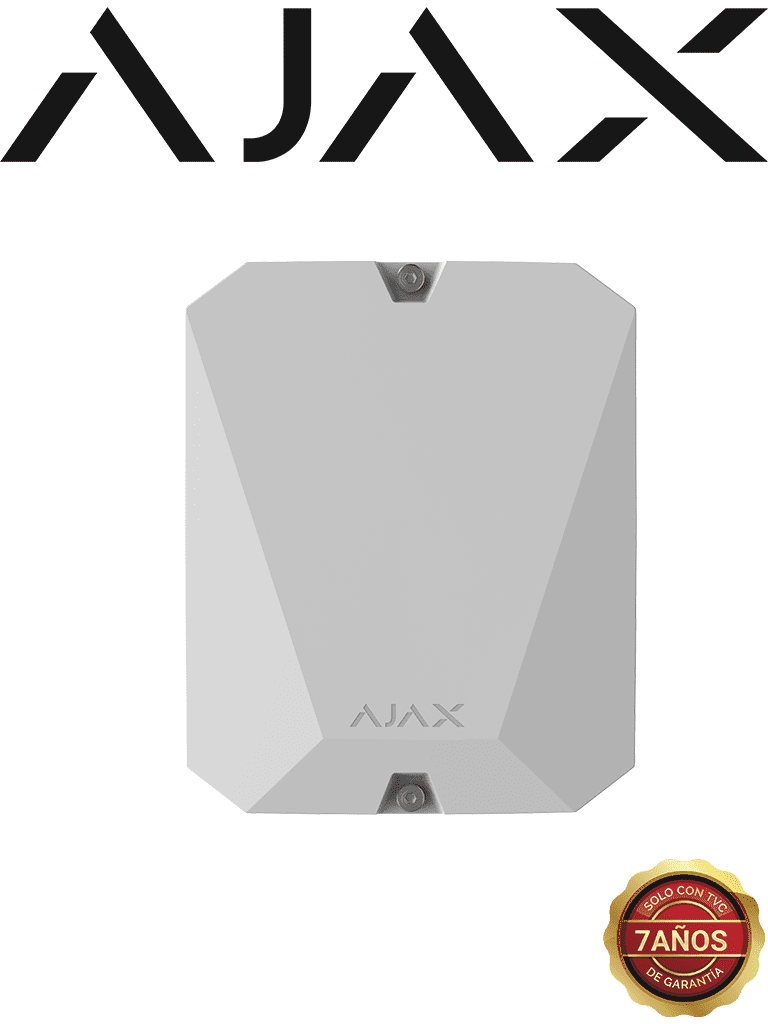

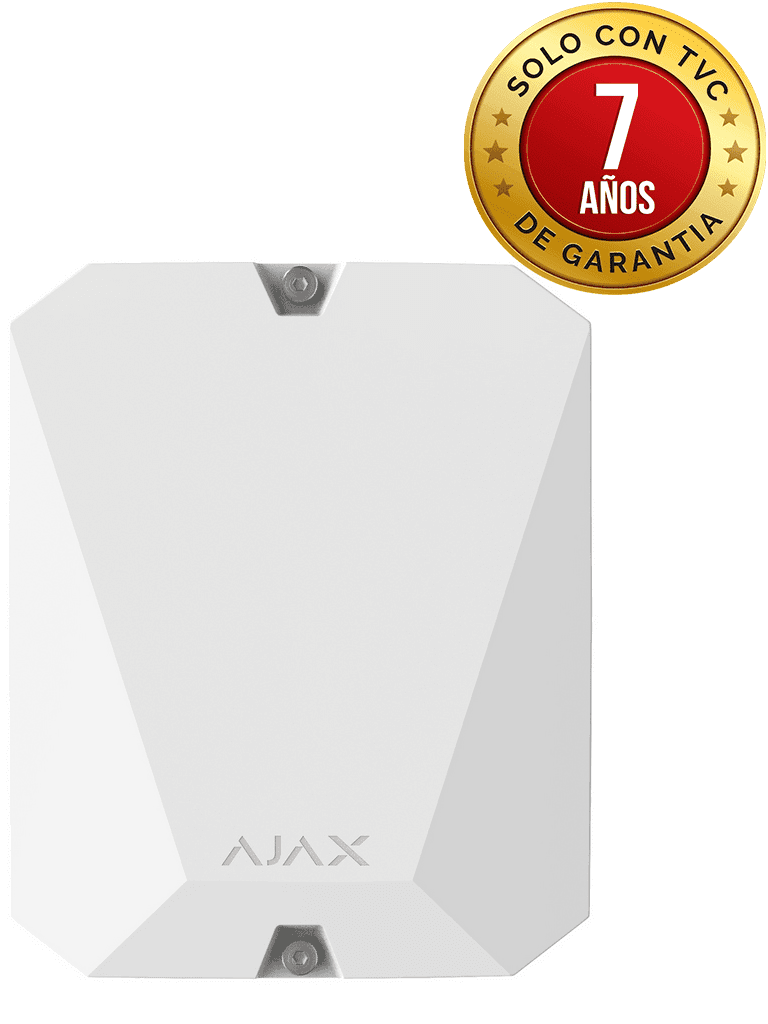

MultiTransmitter Jeweller es un módulo de integración para conectar detectores y dispositivos alámbricos de terceros a un sistema de seguridad Ajax. Cuenta con 18 zonas cableadas para conectar dispositivos NC NO EOL y 2EOL

• MultiTransmitter está equipado con dos interruptores antisabotaje que lo protegen contra el desmontaje. El dispositivo se alimenta de la red eléctrica de 100 a 240 V ~ y también puede funcionar con una batería de reserva de 12 V?. Puede suministrar de 10 5 a 15 V? para detectores y dispositivos conectados.

MultiTransmitter está diseñado para conectar detectores y dispositivos alámbricos de terceros al sistema de seguridad Ajax. El módulo de integración recibe información sobre alarmas eventos y mal funcionamiento de detectores y dispositivos a través de una conexión por cable. Luego el módulo de integración transmite el evento al hub utilizando el protocolo de comunicación inalámbrica Jeweller. El hub envía notificaciones a los usuarios y a la central receptora de alarmas (CRA) de la empresa de seguridad.

????????MultiTransmitter se puede utilizar para conectar botones de pánico y botones de alarma médica detectores de movimiento para interior y exterior así como detectores que detectan aperturas vibraciones roturas incendio gas fugas etc.

El tipo de dispositivo se indica en la configuración de la zona a la que está conectado el detector o el dispositivo cableado. El tipo seleccionado determina el texto de las notificaciones sobre las alarmas y los eventos del dispositivo conectado así como los códigos de los eventos transmitidos a la CRA

Características

• Admite conexiones NO NC EOL 2EOL 3EOL
• 18 zonas para dispositivos conectados
• 9 tipos de eventos para dispositivos conectados
• 3 líneas de alimentación para dispositivos cableados de 12 V?
• Línea de alimentación separada para detectores de incendio
• Gestión y configuración en apps Ajax
• Hasta 1.000 metros de alcance de comunicación por radio con el hub
• Longitud del cable entre el MultiTransmitter y dispositivos cableados de terceros

Especificaciones técnicas:

Modelos de hub compatibles

Todos los hubs Ajax

Repetidores compatibles

Todos los repetidores de señal de radio Ajax

Comunicación con el hub o el repetidor

Tecnología de comunicación Jeweller

Tecnología de comunicación inalámbrica patentada para transmitir alarmas y eventos.

Más información

Banda de frecuencia de radio: 905.0 – 926.5 MHz

Rango de comunicación por radio

Entre el módulo de integración y el hub/repetidor sin obstáculos hasta 2000 m

Calcular el rango de comunicación por radio en la instalación

Comunicación cifrada

Todos los datos que se almacenan y transmiten están protegidos por cifrado de bloques con una clave dinámica.

Salto de radiofrecuencia

Para evitar la interceptación y la interferencia.

Más información

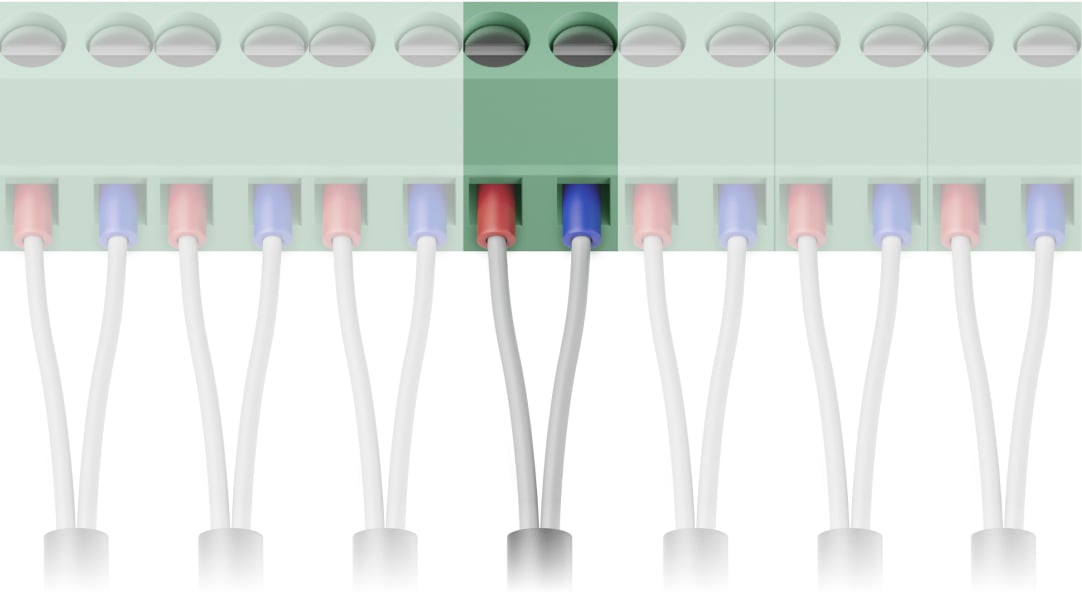

Conexión de dispositivos cableado

Número de zonas

18 zonas cableadas

Se pueden conectar varios dispositivos a una zona. El número de dispositivos conectados depende de su consumo de energía.

Tipo de conexión

NC NO EOL 2EOL.

El MultiTransmitter con la versión de firmware 2.13 y posterior.

Resistencia EOL

La resistencia se mide automáticamente para cada resistencia EOL en las apps Ajax PRO de de 1 kO a 15 kO por cada resistencia hasta 30 kO de resistencia total

Longitud del cable

Al usar un cable de señal con un conductor de aluminio de 0.22 mm² recubierto de cobre hasta 400m.

Modo de funcionamiento

impulso biestable

Tipos de eventos

9 tipos de eventos para cada zona cableada

• Intrusión
• Incendio
• Ayuda médica
• Botón de pánico
• Alarma de gas
• Interruptor antisabotaje
• Fallo de funcionamiento
• Inundación
• Personalizada

Se ajusta por un PRO o un usuario con derechos de administrador en la app Ajax.

Protección antisabotaje

Interruptor antisabotaje

Dos interruptores antisabotaje alertan sobre un intento de abrir la tapa del MultiTransmitter o arrancarlo de la pared.

Más información

Protección contra suplantación

autenticación del módulo de integración

Detección de pérdida de comunicación

En 36 segundos entre el hub o el repetidor y el MultiTransmitter. El tiempo de detección depende de la configuración de Jeweller

Detección instantánea de pérdida de conexión por cable cortocircuitos y fallos de funcionamiento

al utilizar el tipo de conexión EOL/2EOL-Depende del tipo de conexión.

Alimentación

Alimentación del MultiTransmitter

100–240 V~ 50/60 Hz y está diseñado solo para su uso en interiores.

Alimentación de reserva del MultiTransmitter

12 V? hasta 7 Ah de capacidad con un ciclo de carga completo de hasta 30 horas

La batería de reserva no está incluida en el kit.

Alimentación de dispositivos conectados

10.5–15 V? hasta 1 A (consumo máximo total de corriente)

Cuatro líneas de alimentación están conectadas al MultiTransmitter: una para detectores de incendios y tres para otros dispositivos.

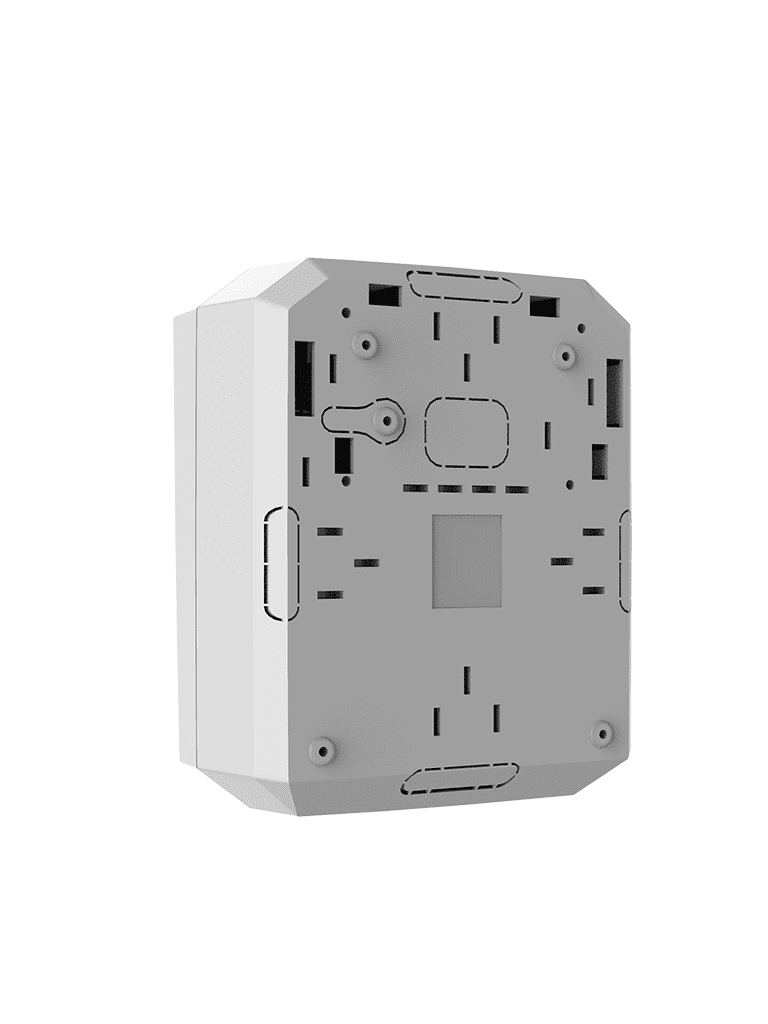

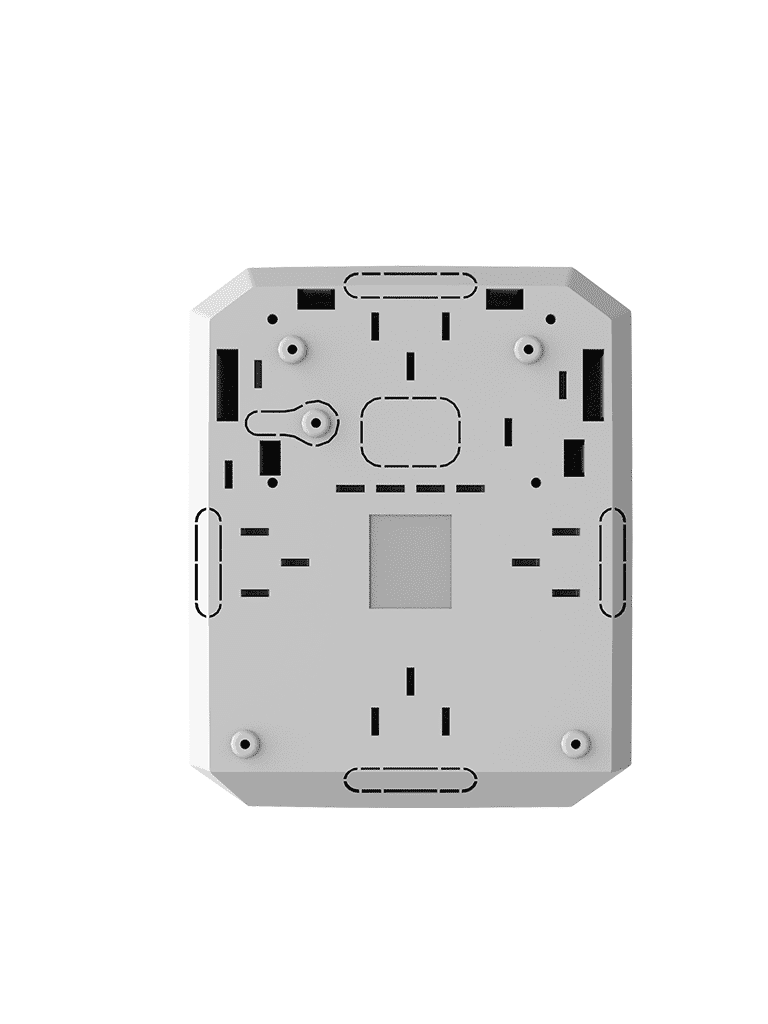

Carcasa

Dimensiones: 192 × 238 × 100 mm

Peso: 805 g

Rango de temperatura de funcionamiento: -10°C a +40°C

Humedad de funcionamiento:hasta 75%

Clasificación de protección: IP40

Incluye:

• Placa del MultiTransmitter
• Carcasa
• Cable de alimentación
• Cable de conexión de batería de 12 V?
• Kit de instalación
• Guía breve
